Yjv
8544601290
Descrizione del prodotto
Applicazioni
- Reti di distribuzione dell'alimentazione: sottostazioni, trasformatori e quadri.
- Piante industriali: estrazione mineraria, petrolio e gas e impianti di produzione.
- Energia rinnovabile: parchi eolici, parchi solari e stazioni idroelettriche.
-Infrastruttura: sistemi metropolitane sotterranei, aeroporti e ospedali.
Caratteristiche
- Alta efficienza: basse perdite dielettriche per i rifiuti di energia ridotti.
- Durabilità: resistente all'umidità, ai prodotti chimici, alle radiazioni UV e all'abrasione.
-Sicurezza: materiali di fiamma-ritotardante e a bassa figura per spazi confinati.
- Flessibilità: opzioni corazzate/non armate per diverse esigenze di installazione.
- Lunga durata della vita:> 30 anni in condizioni operative standard.
Standard
I cavi di alimentazione MV sono conformi agli standard riconosciuti a livello globale per garantire la sicurezza e la compatibilità:
- Commissione elettrotecnica internazionale (IEC): IEC 60502, IEC 60228
- Institute of Electrical ed Electronics Engineers (IEEE): IEEE 386, IEEE 575
- Association of Edison Illuminating Companies (AEIC): AEIC CS8
- National Electrical Manufacturers Association (NEMA): NEMA WC 74
Costruzione
I cavi MV presentano un design a strati robusti per prestazioni ottimali:
1. Conduttore: rame o alluminio ad alta purezza (filamento/solido) per IEC 60228.
2. Schermata del conduttore: strato a semiconduttore per ridurre al minimo le sollecitazioni del campo elettrico.
3. Isolamento: polietilene reticolato (XLPE) o gomma propilene etilene (EPR) per stabilità termica.
4. Schermata di isolamento: strato a semiconduttore per garantire la distribuzione della tensione uniforme.
5. Schermo metallico: filo di rame/nastro o armatura in alluminio per la messa a terra e la protezione dei guasti.
6. guaina esterna: PVC, LSZH (alogeno zero a basso fumo) o HDPE per protezione meccanica e ambientale.
Parametri chiave
- Valutazione di tensione: da 1 kV a 36 kV (U 0/U: 0,6/1 kV a 26/36 kV).
- intervallo di temperatura:
-Funzionamento normale: da -40 ° C a +90 ° C (XLPE), da -50 ° C a +105 ° C (EPR).
- corto circuito: fino a +250 ° C (XLPE), +250 ° C (EPR).
- Capacità di carico corrente: varia con la dimensione del conduttore (ad es. Da 240 mm² a 1000 mm²).
- Raggio di flessione: diametro del cavo 12–20 × (dipende dalla costruzione).
Dati tecnici
Proprietà | Specifiche |
Resistenza all'isolamento | > 1000 MΩ · km a 20 ° C |
Resistenza dielettrica | 3,5–30 kV/mm (a seconda del grado di tensione) |
Resistenza al fuoco | IEC 60332 (ritardante di fiamma), IEC 61034 (fumo basso) |
Resistenza alla schiaccia | > 10 kN/m (testato per IEC 60229) |
6/6kv, 6/10 (12) KV, cavo di alimentazione in PVC isolato isolato XLPE

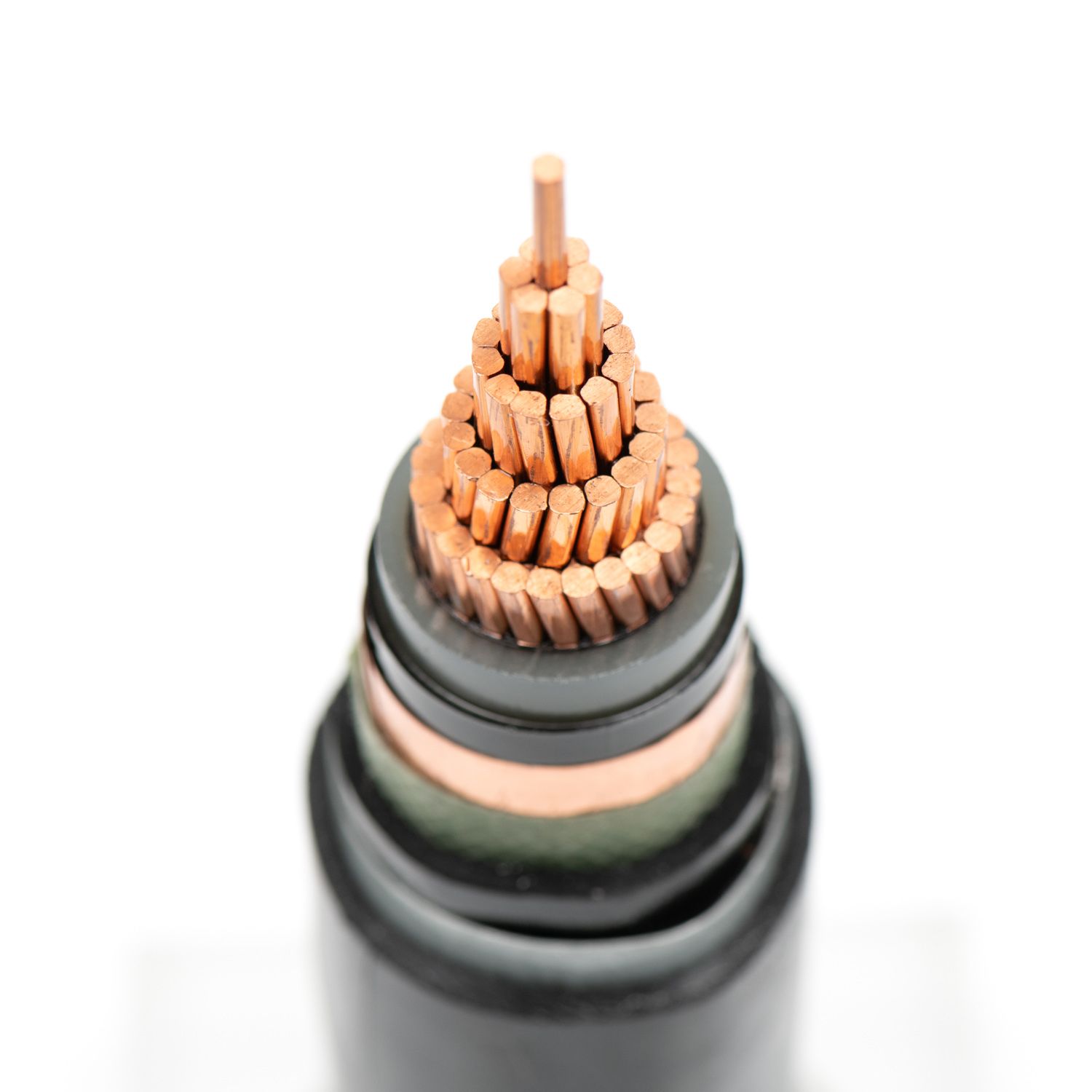

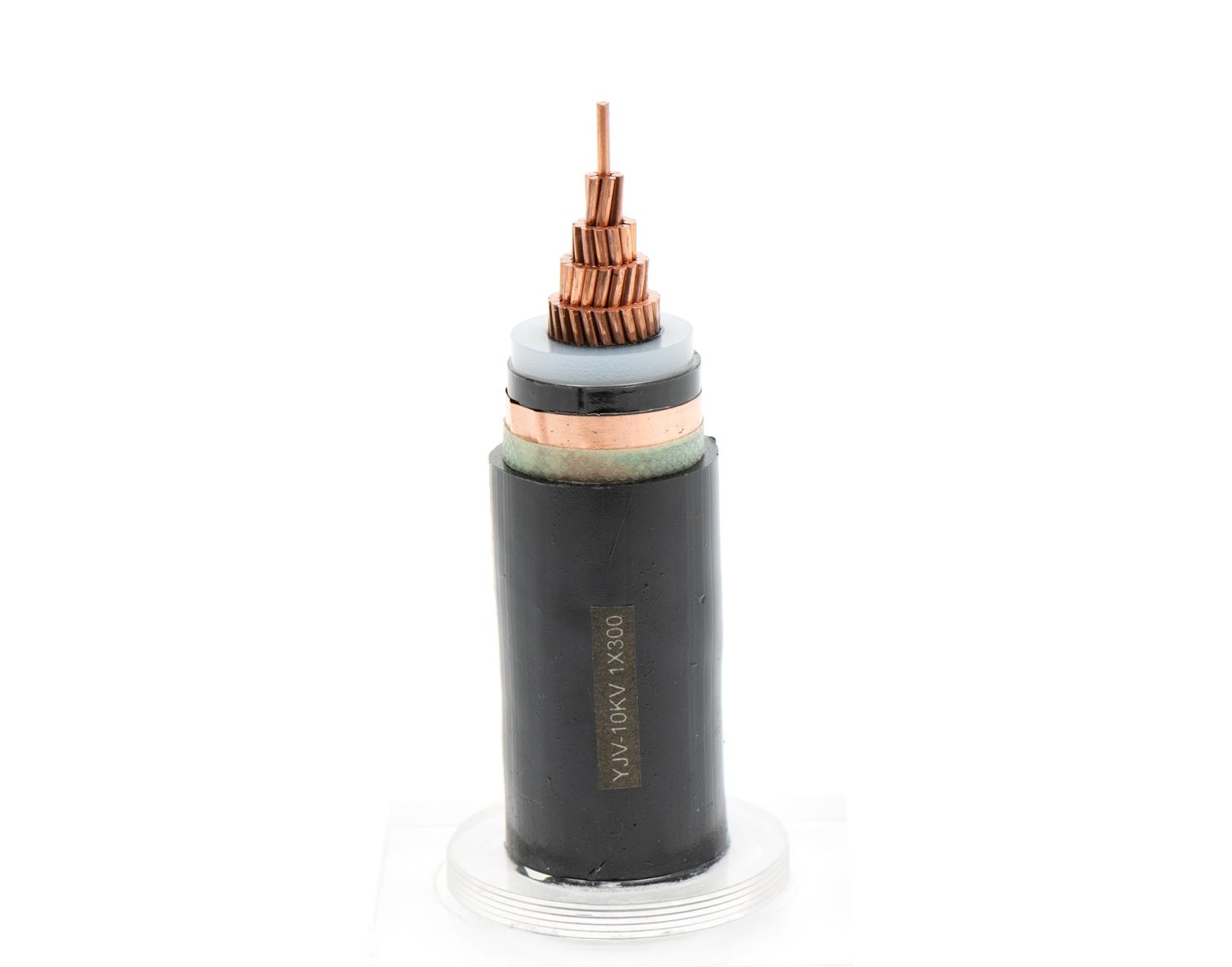

Single-core, cu/xlpe/pvc o al/xlpe/pvc
Conductor Nominale Zona | Spessore dell'isolamento | Spessore della guaina esterna | Ca. Complessivamente Diametro | Ca. Peso del cavo | Standard Lunghezza per Tamburo | |
Rame | Alluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
240 | 3.4 | 2.0 | 34 | 2.870 | 1.350 | 500 |
300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
500 | 3.4 | 2.3 | 44 | 5.440 | 2.320 | 500 |
630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
800 | 3.4 | 2.5 | 52 | 8.600 | 3.430 | 400 |
1.000 | 3.4 | 2.6 | 56 | 10.630 | 4.150 | 300 |

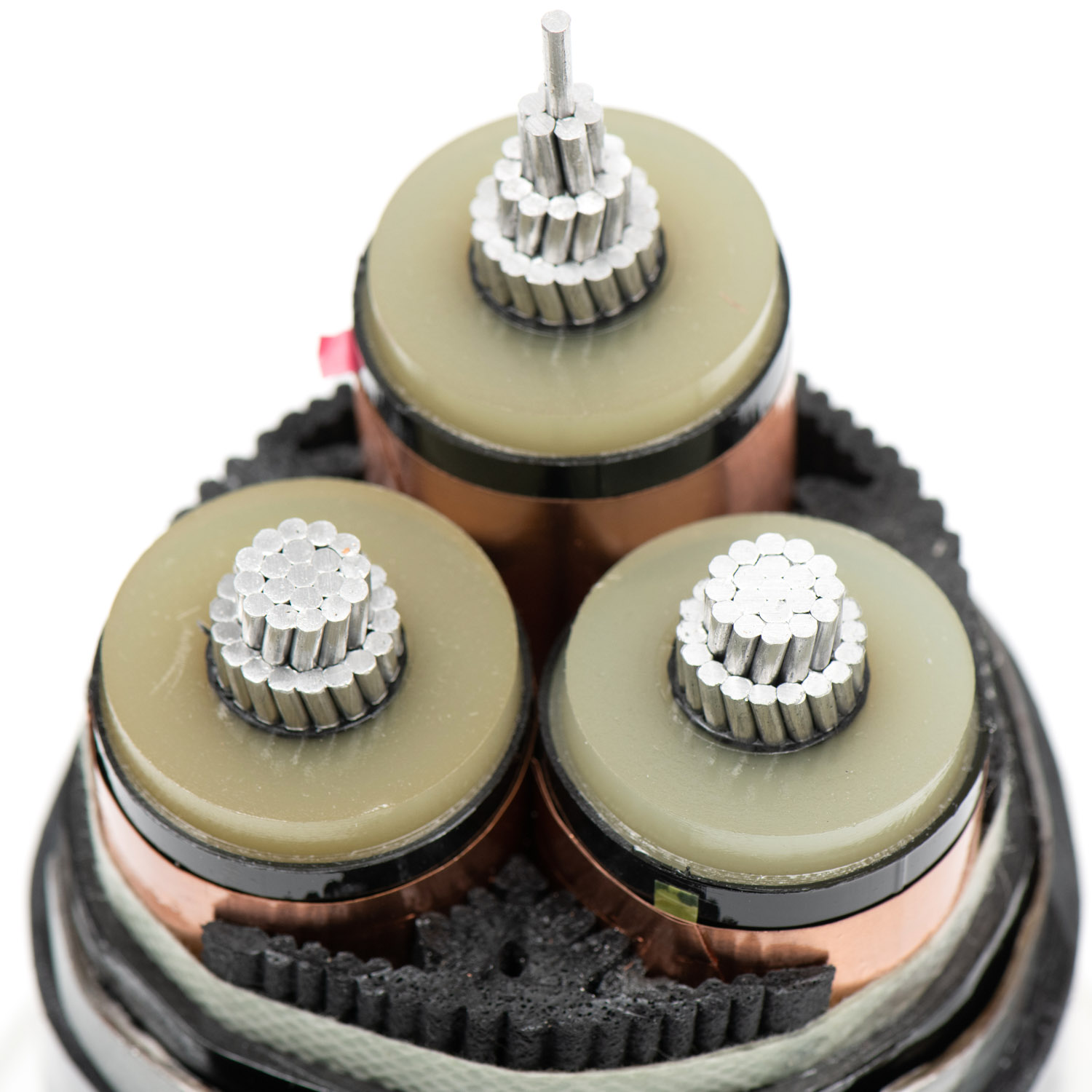

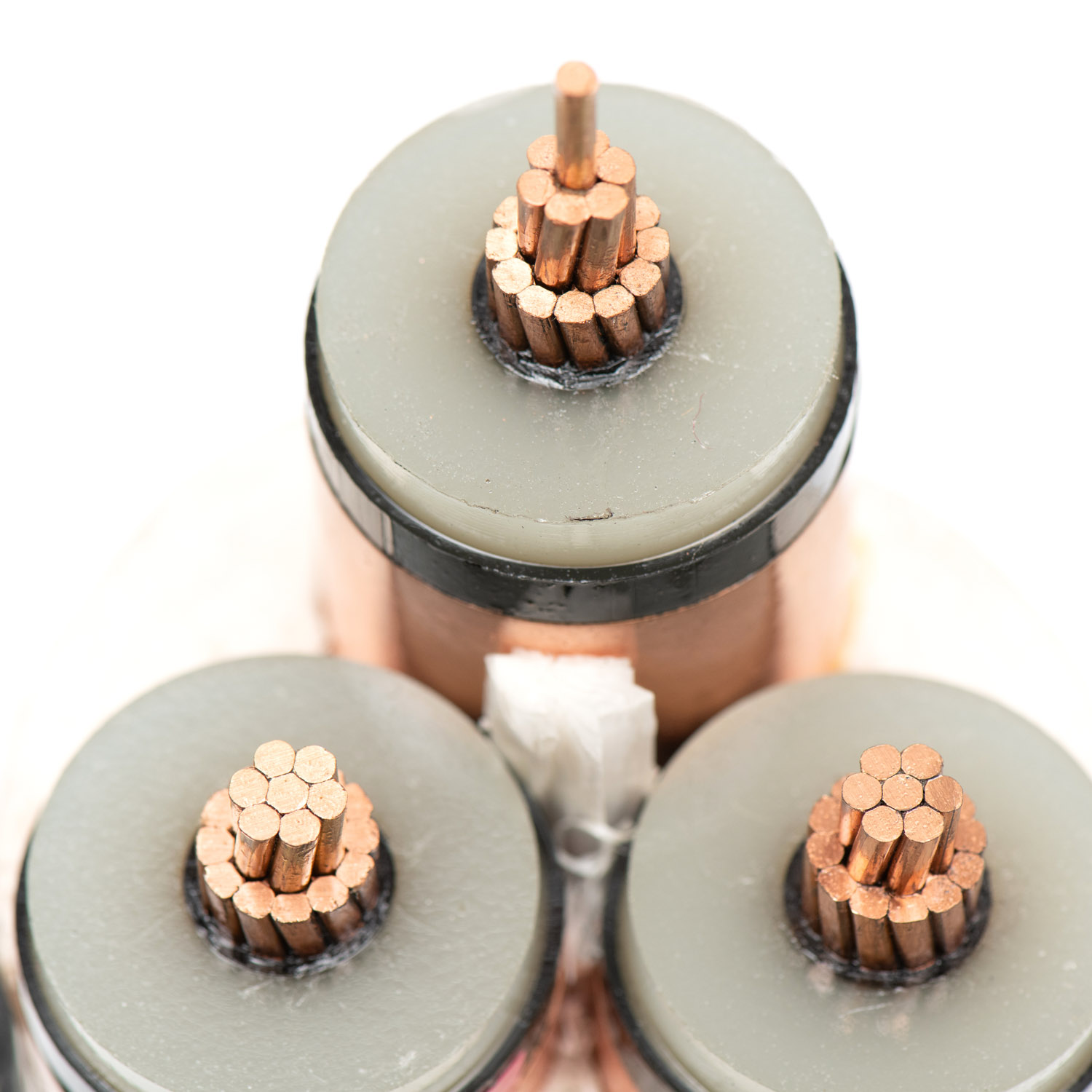

Tre core, Cu/XLPE/PVC o AL/XLPE/PVC
Conductor Nominale Zona | Spessore dell'isolamento | Spessore della guaina esterna | Ca. Complessivamente Diametro | Peso approssimabile | Lunghezza standard per Tamburo | |
Rame | Alluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
16 | 3.4 | 2.1 | 39 | 1,410 | 1,110 | 500 |
25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
35 | 3.4 | 2.3 | 45 | 2.170 | 1.500 | 500 |
50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
70 | 3.4 | 2.5 | 51 | 3.400 | 2.110 | 500 |
95 | 3.4 | 2.6 | 55 | 4,310 | 2.510 | 500 |
120 | 3.4 | 2.7 | 58 | 5.150 | 2.860 | 500 |
150 | 3.4 | 2.9 | 62 | 6.100 | 3.300 | 500 |
185 | 3.4 | 3.0 | 66 | 7.310 | 3.810 | 500 |
240 | 3.4 | 3.1 | 71 | 9.290 | 4.680 | 400 |
300 | 3.4 | 3.3 | 76 | 11.240 | 5.450 | 300 |
400 | 3.4 | 3.5 | 83 | 14.040 | 6.660 | 250 |
500 | 3.4 | 3.7 | 91 | 17.530 | 8.050 | 200 |
6/6kv, 6/10 (12) KV, cavo di alimentazione in PVC brod a filo isolato XLPE
Single-core, cu/xlpe/awa/pvc o al/xlpe/awa/pvc
Conductor Nominale Zona | Spessore dell'isolamento | Circa copertura interna Spessore | Dimensione del filo dell'armatura | Esterno Guaina Spessore | Ca. Diametro complessivo | Ca. Peso del cavo | Standard Lunghezza per Tamburo | |
Rame | Alluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2.150 | 1,410 | 500 |
150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3.570 | 2.050 | 500 |
300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4.230 | 2.330 | 500 |
400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3.380 | 500 |
630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |

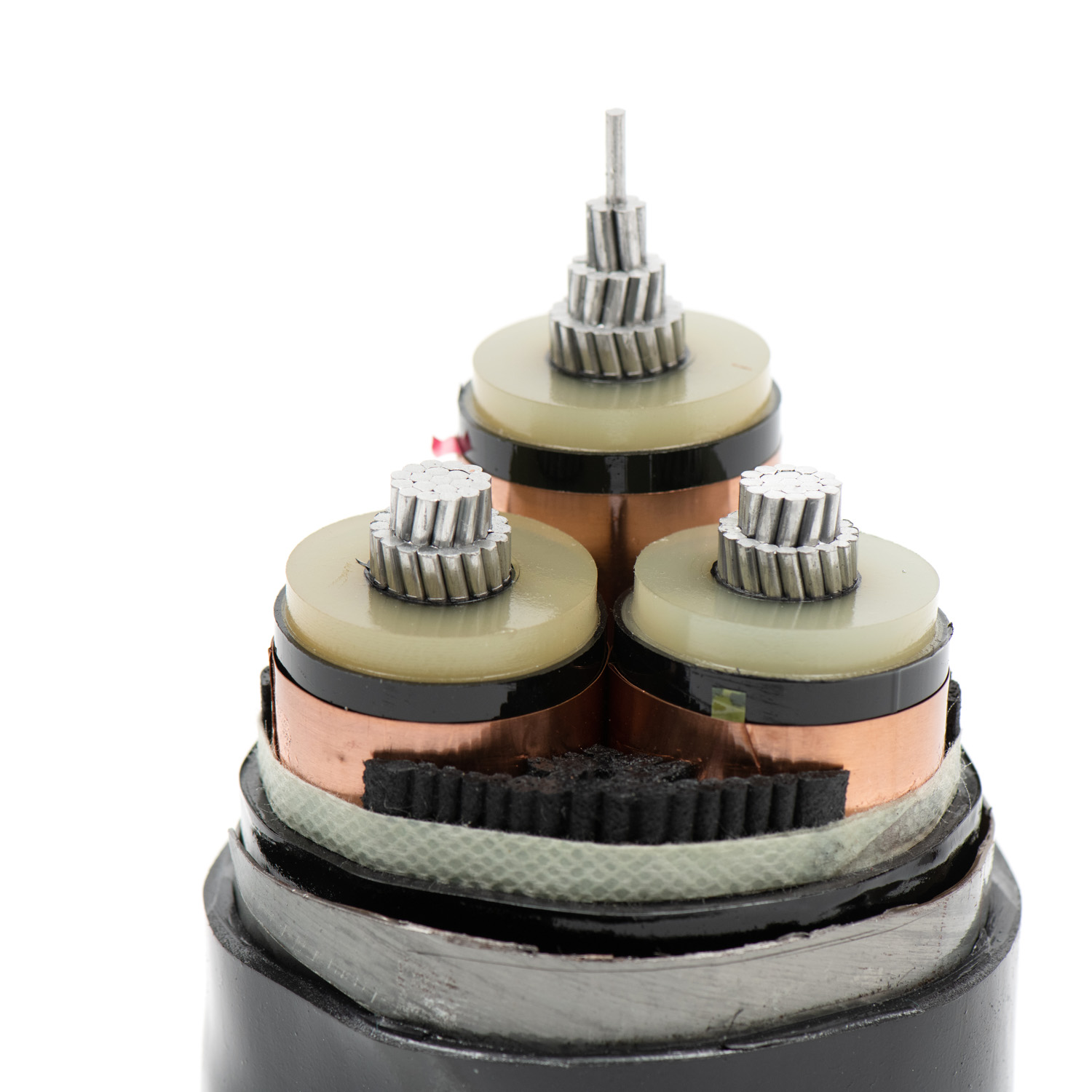

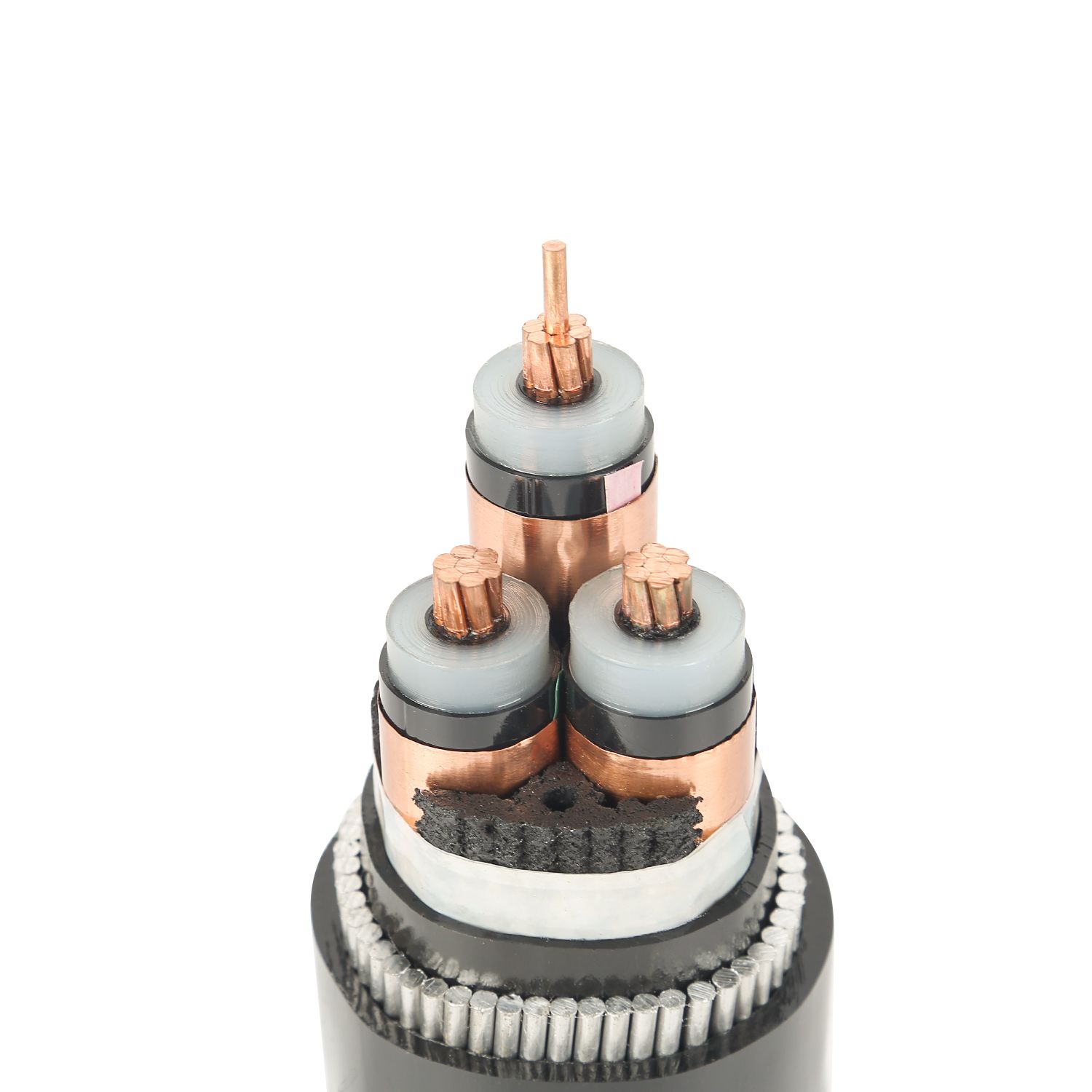

Tre core, Cu/XLPE/SWA/PVC o AL/XLPE/SWA/PVC
Conductor Nominale Zona | Spessore dell'isolamento | Ca. Copertura interiore Spessore | Dimensione del filo dell'armatura | Esterno Guaina Spessore | Ca. Diametro complessivo | Ca. Peso del cavo | Standard Lunghezza per Tamburo | |
Rame | Alluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3.430 | 500 |
35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4,430 | 3.770 | 500 |
50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7.180 | 5.380 | 500 |
120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8.230 | 5.960 | 400 |
150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10.100 | 6.580 | 300 |
185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11.610 | 8.110 | 300 |
240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14.110 | 9.510 | 250 |
300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16.420 | 10.630 | 200 |
400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21.700 | 12.880 | 200 |
500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25.280 | 15.800 | 200 |
6/6kv, 6/10 (12) kV, cavo di alimentazione in PVC a rivestimento in PVC isolato XLPE
Single-core, cu/xlpe/ata/pvc o al/xlpe/ata/pvc
Conductor Nominale Zona | Spessore dell'isolamento | Circa copertura interna Spessore | Dimensione del filo dell'armatura | Esterno Guaina Spessore | Ca. Diametro complessivo | Ca. Peso del cavo | Lunghezza standard per Tamburo | |
Rame | Alluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2.240 | 1.320 | 500 |
185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2.430 | 500 |
500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3.450 | 500 |
Tre core, Cu/XLPE/STA/PVC o AL/XLPE/STA/PVC
Conductor Nominale Zona | Spessore dell'isolamento | Circa copertura interna Spessore | Dimensione del filo dell'armatura | Esterno Guaina Spessore | Ca. Diametro complessivo | Ca. Peso del cavo | Lunghezza standard per Tamburo | |
Rame | Alluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2.220 | 1.900 | 500 |
25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2.180 | 500 |
35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3.110 | 2.440 | 500 |
50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3.220 | 500 |
95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5.510 | 3.710 | 500 |
120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4.180 | 500 |
150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7.500 | 4.700 | 400 |
185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8.830 | 5.330 | 400 |
240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10.960 | 6.360 | 300 |
300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13.090 | 7.300 | 250 |
400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16.910 | 9.530 | 200 |
500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20.720 | 11.250 | 200 |
Imballaggio e spedizione
- Packaging: tamburi in legno o bobine rinforzate in acciaio con avvolgimento impermeabile.
- Etichettatura: segni conformi a IEC (tensione, dimensioni, data di produzione).
- Spedizione: contenitori conformi all'IS con protezione resistente agli urti.
- stoccaggio: ambienti asciutti e ventilati; Evita la luce solare diretta.
