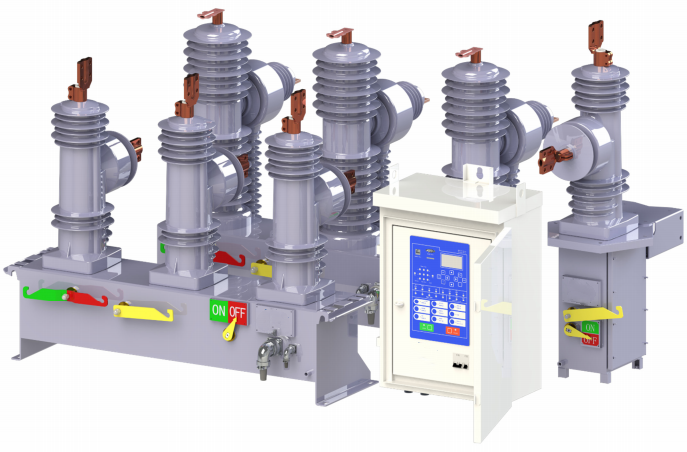

Riclostore per aspirapolvere esterno MV
Riclosile singola e tre fasi
Fino a 38 kV, 25 ka e 1250 a per all'aperto
Montaggio a palo o installazione di sottostazioni
Affidabilità e protezione eccessiva
Rispettare gli standard IEC/ANSI
Produzione personalizzata fornita
Intere soluzioni per la progettazione, l'assemblaggio, il test ...
Soluzione responsabile per sicurezza e affidabilità
Offerta di gamma ampia, business facile e installazione conveniente
Ambiente di servizio
Temperatura dell'aria:
Umidità:
Sul livello del mare:
Temperatura massima: +85 ℃;
Temperatura minima: -45 ℃
Umidità media mensile 95%;
Umidità media giornaliera del 90%.
Altitudine di installazione massima: 2500 m o superiore.
Aria ambiente non apparentemente inquinata da gas corrosivo e infiammabile, vapore ecc. Nessun frullato violento frequente
1. Il reclosatore monofase è adatto solo per l'attuatore magnetico
Nota: 2. L'attuatore magnetico non può essere chiuso manualmente se necessario, aggiungi 'C'
3. Il polo in gomma silicone non può essere riempito di gas
N | Articolo | Unità | Dati | ||||
1 | Tensione massima nominale | kv | 15 | 27 | 38 | ||
2 | Corrente massima classificata | A | 400/630/800/1250 | ||||
3 | Frequenza nominale | Hz | 50/60 | ||||
4 | Correzione di rottura del corto circuito classificato | Ka | 12,5/16/20/25* | ||||
5 | Valore di picco nominato resistere alla corrente | Ka | 31,5/40/50/63* | ||||
6 | Frequenza di potenza di 1 minuto classificata Restringere la tensione (asciutta/bagnata) | kv | E | 28/36 | 60 | 70 | |
F | 36/50 | 65 | 85 | ||||
G | 45/55 | 70 | 90 | ||||
7 | Tensione d'impulso a fulmini classificati | kv | E | 95 | 125 | 170 | |
F | 110 | 140 | 185 | ||||
G | 120 | 150 | 195 | ||||
8 | Sequenza operativa | s | N | C-0.3-Co-180-CO | |||
M | C-0.5-co-2-co-5-co | ||||||
9 | Vita meccanica | n | N | 10000 | |||
M | 30000 | ||||||
10 | Tensione di alimentazione e operazione | V | 110/220, personalizzato | ||||
11 | Rapporto tra il trasformatore di corrente | A | 400/1, personalizzato | ||||
12 | Numero di sensori di tensione | n | E | ≤3 | |||
F | ≤6 | ||||||
13 | Tempo di apertura | SM | N | ≤50 | |||
M | ≤30 | ||||||
14 | Tempo di chiusura | SM | N | ≤60 | |||
M | ≤40 | ||||||
15 | Distanza minima di Creemage | mm/kv | 31, livello 4 | ||||
16 | Distanza minima tra le fasi | mm | 360 | 380 | 435 | ||
17 | Potenziale trasformatore | V | 110/220, personalizzato | ||||
18 | Lunghezza del cavo | m | 6, 8, 12, personalizzato | ||||
19 | Morsetto per cavi | E | NEMA a 2 buche | ||||
F | Nema a 4 buche | ||||||
20 | Lightning Arrester | n | ≤6 | ||||
21 | Tipo di montaggio | Colonna singola / doppia | |||||
N | Articolo | Unità | Dati | |||
1 | Tensione massima nominale | kv | 8.6 | 15.6 | 21.9 | |
2 | Corrente massima classificata | A | 400/630/800/1250 | |||
3 | Frequenza nominale | Hz | 50/60 | |||
4 | Correzione di rottura del corto circuito classificato | Ka | 12,5/16/20/25* | |||
5 | Valore di picco nominato resistere alla corrente | Ka | 31,5/40/50/63* | |||
6 | Frequenza di potenza di 1 minuto classificata Restringere la tensione (asciutta/bagnata) | kv | E | 28/36 | 60 | 70 |
F | 36/50 | 65 | 85 | |||
G | 45/55 | 70 | 90 | |||
7 | Tensione d'impulso a fulmini classificati | kv | E | 95 | 125 | 170 |
F | 110 | 140 | 185 | |||
G | 120 | 150 | 195 | |||
8 | Sequenza operativa | s | M | C-0.5-co-2-co-5-co | ||
9 | Vita meccanica | n | M | 30000 | ||
10 | Tensione di alimentazione e operazione | V | 110/220, personalizzato | |||
11 | Rapporto tra il trasformatore di corrente | A | 400/1, personalizzato | |||
12 | Numero di sensori di tensione | n | E | ≤1 | ||
F | ≤2 | |||||
13 | Tempo di apertura | SM | M | ≤20 | ||
14 | Tempo di chiusura | SM | M | ≤30 | ||
15 | Distanza minima di Creemage | mm/kv | 31, livello 4 | |||
17 | Potenziale trasformatore | V | 110/220, personalizzato | |||
18 | Lunghezza del cavo | m | 6, 8, 12, personalizzato | |||
19 | Morsetto per cavi | E | NEMA a 2 buche | |||
F | Nema a 4 buche | |||||
20 | Lightning Arrester | n | ≤2 | |||
21 | Tipo di montaggio | Colonna singola / doppia | ||||
22 | Combinazione 3-fase | fornire | ||||

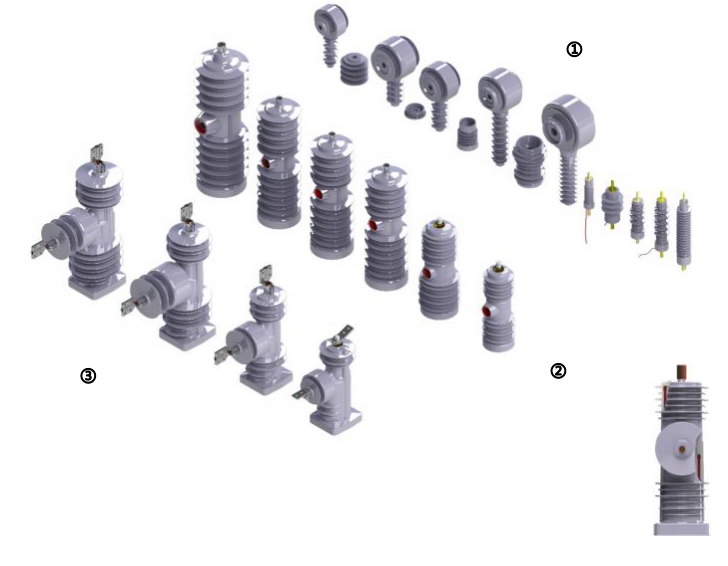

Polo resina epossidica:
Adottare la tecnologia APG,
Aumentare l'intero isolamento e le prestazioni degli agenti atmosferici
Il terminale incomer di primato si connette direttamente all'interruttore riduce la potenza persa
Design integrato facile per il controllo e la manutenzione di qualità
È dotato di due sensibili di tensione, uno per misurare la tensione del lato in arrivo e un altro per misurare la tensione del lato in uscita.
Polo in gomma in silicone:
Polo combinato, collocazione più flessibile, economica.
Design modulare esterno,
L'inserto dell'interruttore a vuoto del reclosatore in un polo solido a resina epossidica e rivestito esterno con un materiale elevato affidabile e stabile:
Gomma siliconica fluorocarbura (γ -trifluoro propil metil polisilossano)
Con eccellente isolamento elettrico, resistenza alle intemperie, ozono, inerzia biologica,
CT, VS, KKG, palo di tensione isolato (ultra alta precisione)
CT: Accuratezza: ± 0,5% Rapporto: 200/400/800 -1 Capacità: 1,5 VA/2,5VA/5VA VS: collegamento cavo a 4 -conduttore schermato, Accuratezza: ± 1%, rapporto 1000/1 Ole di tensione isolato: AFRP e titanio alloyo

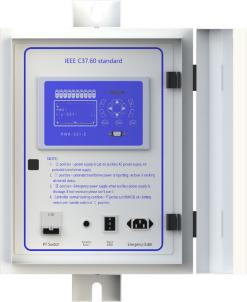

Controller

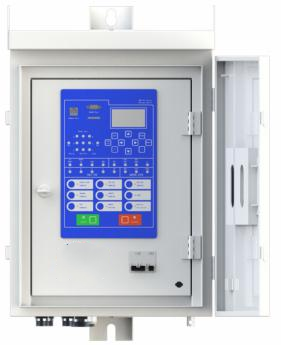

Controller di ammiraglia controller economico
Con protezione e logiche di relè opzionali per la scelta dell'utente:
+Protezione istantanea di corrente eccessiva.
+Tempistica sopra la protezione corrente
+Sequenza negativa Over -corrente protezione.
+Protezione direzionale in corrente (*).
+Protezione da tensione eccessiva./ Atterre protezione della tensione.
+Curve di relè di protezione programmabili Totale 10 Curve ANSI/IEC.
+Protezione da pickup a carico a freddo TCC +Tag della linea calda
+Earth Protection EF/SEF +Zone Sequence Co -Ordination
+Altre funzioni di relè possono essere personalizzate.
Con protocolli di comunicazione opzionali e porta I/O per la scelta dell'utente:
Porte RS -232 e RS -485.
Supporto protocollo di comunicazione DNP3.0 (*).
Il protocollo di comunicazione Modbus è facoltativo (*).
Supporto protocollo di comunicazione IEC 60870 -5 -101.
Supporto protocollo di comunicazione IEC 60870 -5 -104. (*).
Il reclosatore può comunicare tramite modem GPRS (o GSM) con lingua inglese o specificata (*). Con funzioni opzionali per l'utente.
Currenti valutate, corrente di fase del sistema.
Tensioni nominali, tensione di fase del sistema e tensione di alimentazione a bassa tensione secondaria. Frequenza, potenza (KWH), potenza reattiva (KV ARH), fattore di potenza.
Con intervallo di riclositura opzionale per il programma pre -programma dell'utente:
Rivestimento dei tempi Impostazione del supporto.
Supporto per impostazione del tempo morto.
Con la funzione di registrazione degli eventi:
Record operativo SOE 10000.
Record di guasto e record operativo normale.
Nota: (*) La media dovrebbe essere personalizzata dal produttore, se necessario.
