area della sezione trasversale: | |
---|---|
Stato di disponibilità: | |
Quantità: | |

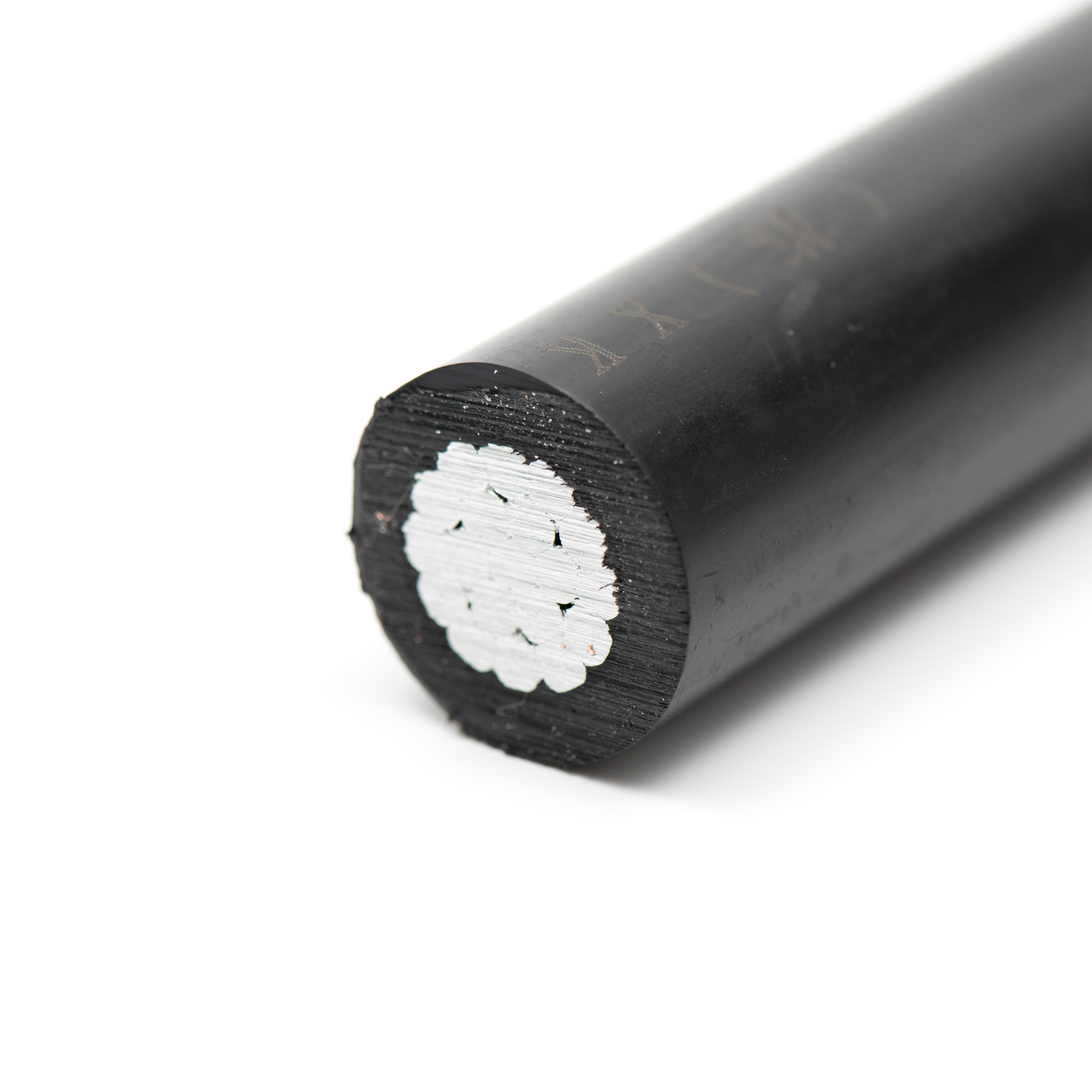

ABC
P rodot d esscrizione
Standard | del valore | dei parametri |
---|---|---|
Tensione nominale | 0.6/1KV | Cenelec HD 626 |
Materiale del conduttore | H68 AL (Fase/Street), AL ALLAY (Neutral) | ASTM B231 |
Isolamento | XLPE/PE (90 ° C MAX) | IEC 60502 |
Configurazioni del pacchetto | Duplex (2x16+1x16), triplex (3x25+1x25) | Personalizzabile |
Intervallo di sezioni trasversali | 10–400 mm² | HD 626 |
Temp operativa. | -40 ° C a +90 ° C. | EN 50618 |
Vantaggi strutturali:
Bundle integrato: combina conduttori di fase/neutro/strada con filo di messaggero in lega di alluminio, eliminando le strutture di supporto separate
Resistenza alla corrosione: strato di ossido naturale + isolamento XLPE resiste UV, pioggia acida e spruzzo salino (convalidata per le zone costiere)
Durabilità meccanica: filamento concentrico (ad es. 7-core per ≤50mm², 19 core per 50–150 mm²) garantisce flessibilità e resilienza del carico del vento
Attributo | Cavi tradizionali | ABC 626 ABC |
---|---|---|
Velocità di installazione | 30% più veloce (pacchetto pre-assemblato) | Più lento (cablaggio separato) |
Carico della torre | Riduzione del 40% (design leggero) | Costo strutturale più elevato |
Durata | Oltre 25 anni (a prova di corrosione) | 15-20 anni (core d'acciaio) |
Conformità alla sicurezza | Cenelec HD 626/IEC 60502 | Standard variabili |
Vantaggio | per adattamento tecnico | dello scenario |
---|---|---|
Complessi di costruzione | Distribuzione di potenza integrata dalla facciata | Integrazione estetica + sag ridotta |
Distretti storici | Strette linee di strada | Design compatto (Ø≤20mm) |
Resort costieri | Esposizione al sale-aria | Resistenza alla corrosione di 25 anni |
Microgrid rinnovabili | Illuminazione architettonica a propulsione solare | Isolamento XLPE resistente ai raggi UV |
Standard: Cenelec HD 626 S1, IEC 60502, GB/T 1179 (Cina)
Certificazioni: ISO 9001, CE, ROHS, CNCA-CP-0001 (Cina obbligatoria).
Precisione di produzione: tolleranza al diametro del conduttore ± 0,1 mm.
Applicazioni
- Elettrificazione rurale: ideale per aree remote con infrastrutture limitate.
- Distribuzione urbana: linee aeree in zone densamente popolate.
-Zone forestali: resistenti al fuoco ed ecologico.
- complessi industriali: alimentazione affidabile in ambienti difficili.
- Energia rinnovabile: collega i parchi solari/eolici alle griglie.
Caratteristiche
Aougffro: resiste ai raggi UV, pioggia, neve e inquinamento.
-Sicurezza: riduzione del rischio di cortocircuiti e contatto accidentale.
-Insutenzione: diminuzione minima e corrosione.
-Space-risparmio: il design compatto riduce i requisiti di diritto.
-Installazione, leggero e pre-bundle per una rapida distribuzione.
Standard
- IEC 60502 (cavi di alimentazione fino a 30 kV)
- IEC 61089 (conduttori a fili con laici concentrici circolari)
-ASTM B232 (conduttori in alluminio, filamento di cotili concentrici)
- BS 7870 (cavi isolati polimerici LV e MV)
- AS/NZS 3560 (standard australiani/neozelandesi per ABC)

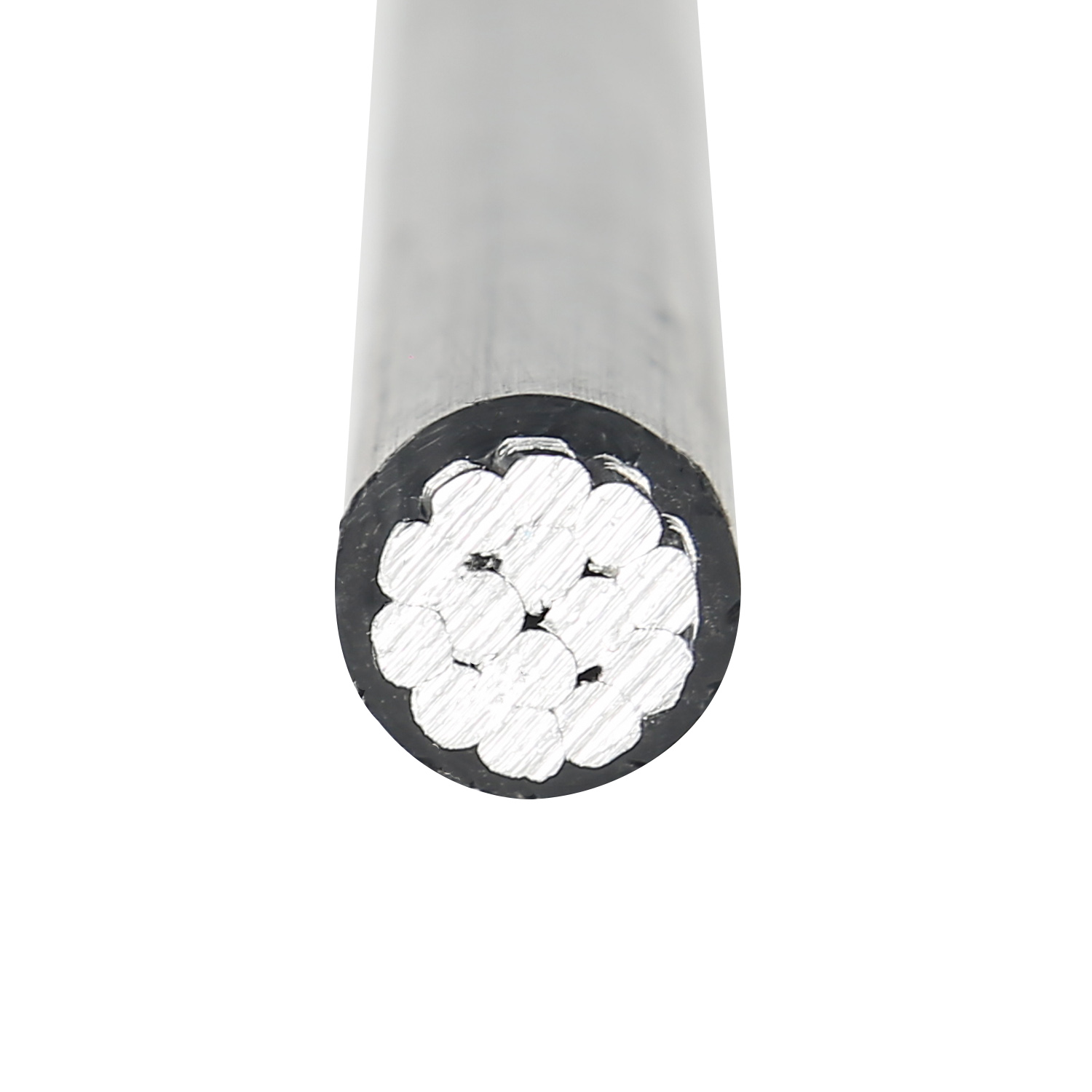

Costruzione
1. Conduttori: lega di alluminio o alluminio ad alta purezza (AAAC) per fili di fase e neutri.
2. Isolazione: polietilene reticolato (XLPE) o polietilene ad alta densità (HDPE) per resistenza ai raggi UV e all'umidità.
3. Filo di messaggero: nucleo in lega di acciaio o alluminio opzionale per il supporto meccanico.
4. Bundling: i conduttori di fase e i neutri sono intrecciati o legati insieme a nastri resistenti ai Resistenti UV resistenti.
Parametri chiave
- Valutazione della tensione: 0,6/1 kV (LV) o 11 kV/33 kV (MV)
- Dimensioni del conduttore: da 16 mm² a 240 mm² (alluminio)
- Intervallo di temperatura: da -40 ° C a +90 ° C (operativo)
- Capacità corrente: fino a 600 A, a seconda della configurazione.
Dati tecnici
Proprietà | Valore |
Spessore dell'isolamento | 1,5 mm - 3,5 mm (XLPE/HDPE) |
Resistenza alla trazione | 1000–1500 N/mm² (filo di messaggero) |
Resistenza | 1,12 Ω/km (per 50 mm² Al) |
Peso | 150–600 kg/km (varia per dimensione) |
P rodot d esscrizione
Standard | del valore | dei parametri |
---|---|---|
Tensione nominale | 0.6/1KV | Cenelec HD 626 |
Materiale del conduttore | H68 AL (Fase/Street), AL ALLAY (Neutral) | ASTM B231 |
Isolamento | XLPE/PE (90 ° C MAX) | IEC 60502 |
Configurazioni del pacchetto | Duplex (2x16+1x16), triplex (3x25+1x25) | Personalizzabile |
Intervallo di sezioni trasversali | 10–400 mm² | HD 626 |
Temp operativa. | -40 ° C a +90 ° C. | EN 50618 |
Vantaggi strutturali:
Bundle integrato: combina conduttori di fase/neutro/strada con filo di messaggero in lega di alluminio, eliminando le strutture di supporto separate
Resistenza alla corrosione: strato di ossido naturale + isolamento XLPE resiste UV, pioggia acida e spruzzo salino (convalidata per le zone costiere)
Durabilità meccanica: filamento concentrico (ad es. 7-core per ≤50mm², 19 core per 50–150 mm²) garantisce flessibilità e resilienza del carico del vento
Attributo | Cavi tradizionali | ABC 626 ABC |
---|---|---|
Velocità di installazione | 30% più veloce (pacchetto pre-assemblato) | Più lento (cablaggio separato) |
Carico della torre | Riduzione del 40% (design leggero) | Costo strutturale più elevato |
Durata | Oltre 25 anni (a prova di corrosione) | 15-20 anni (core d'acciaio) |
Conformità alla sicurezza | Cenelec HD 626/IEC 60502 | Standard variabili |
Vantaggio | per adattamento tecnico | dello scenario |
---|---|---|
Complessi di costruzione | Distribuzione di potenza integrata dalla facciata | Integrazione estetica + sag ridotta |
Distretti storici | Strette linee di strada | Design compatto (Ø≤20mm) |
Resort costieri | Esposizione al sale-aria | Resistenza alla corrosione di 25 anni |
Microgrid rinnovabili | Illuminazione architettonica a propulsione solare | Isolamento XLPE resistente ai raggi UV |
Standard: Cenelec HD 626 S1, IEC 60502, GB/T 1179 (Cina)
Certificazioni: ISO 9001, CE, ROHS, CNCA-CP-0001 (Cina obbligatoria).
Precisione di produzione: tolleranza al diametro del conduttore ± 0,1 mm.
Applicazioni
- Elettrificazione rurale: ideale per aree remote con infrastrutture limitate.
- Distribuzione urbana: linee aeree in zone densamente popolate.
-Zone forestali: resistenti al fuoco ed ecologico.
- complessi industriali: alimentazione affidabile in ambienti difficili.
- Energia rinnovabile: collega i parchi solari/eolici alle griglie.
Caratteristiche
Aougffro: resiste ai raggi UV, pioggia, neve e inquinamento.
-Sicurezza: riduzione del rischio di cortocircuiti e contatto accidentale.
-Insutenzione: diminuzione minima e corrosione.
-Space-risparmio: il design compatto riduce i requisiti di diritto.
-Installazione, leggero e pre-bundle per una rapida distribuzione.
Standard
- IEC 60502 (cavi di alimentazione fino a 30 kV)
- IEC 61089 (conduttori a fili con laici concentrici circolari)
-ASTM B232 (conduttori in alluminio, filamento di cotili concentrici)
- BS 7870 (cavi isolati polimerici LV e MV)
- AS/NZS 3560 (standard australiani/neozelandesi per ABC)
Costruzione
1. Conduttori: lega di alluminio o alluminio ad alta purezza (AAAC) per fili di fase e neutri.
2. Isolazione: polietilene reticolato (XLPE) o polietilene ad alta densità (HDPE) per resistenza ai raggi UV e all'umidità.
3. Filo di messaggero: nucleo in lega di acciaio o alluminio opzionale per il supporto meccanico.
4. Bundling: i conduttori di fase e i neutri sono intrecciati o legati insieme a nastri resistenti ai Resistenti UV resistenti.
Parametri chiave
- Valutazione della tensione: 0,6/1 kV (LV) o 11 kV/33 kV (MV)
- Dimensioni del conduttore: da 16 mm² a 240 mm² (alluminio)
- Intervallo di temperatura: da -40 ° C a +90 ° C (operativo)
- Capacità corrente: fino a 600 A, a seconda della configurazione.
Dati tecnici
Proprietà | Valore |
Spessore dell'isolamento | 1,5 mm - 3,5 mm (XLPE/HDPE) |
Resistenza alla trazione | 1000–1500 N/mm² (filo di messaggero) |
Resistenza | 1,12 Ω/km (per 50 mm² Al) |
Peso | 150–600 kg/km (varia per dimensione) |
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Linee MV-ABC con messaggero neutro isolato
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |

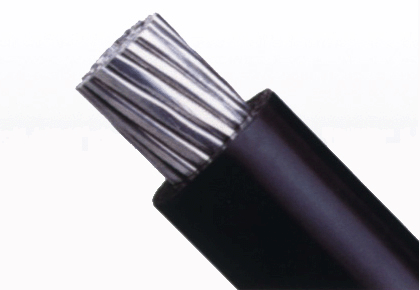

Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Linee MV-ABC con messaggero neutro isolato
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
