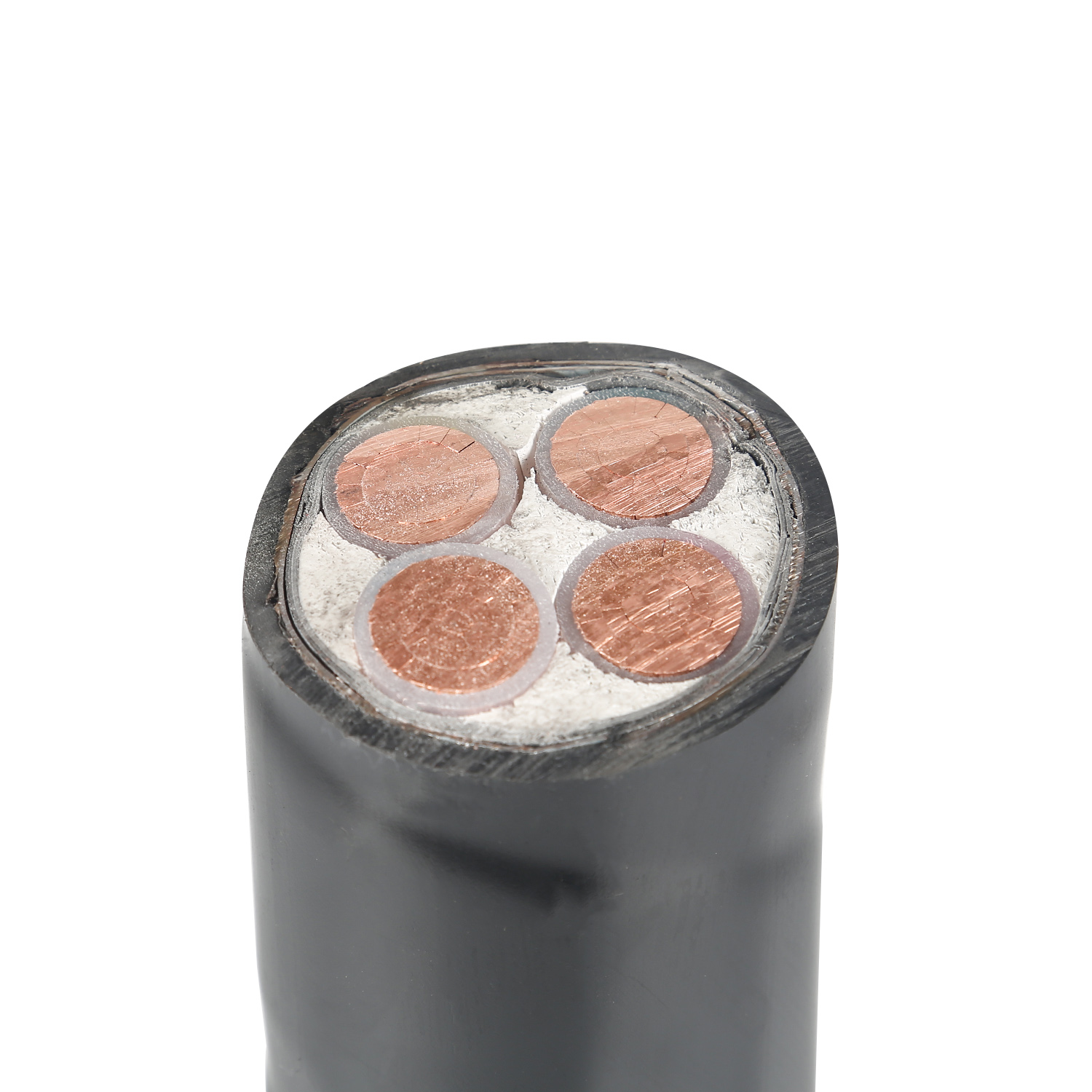

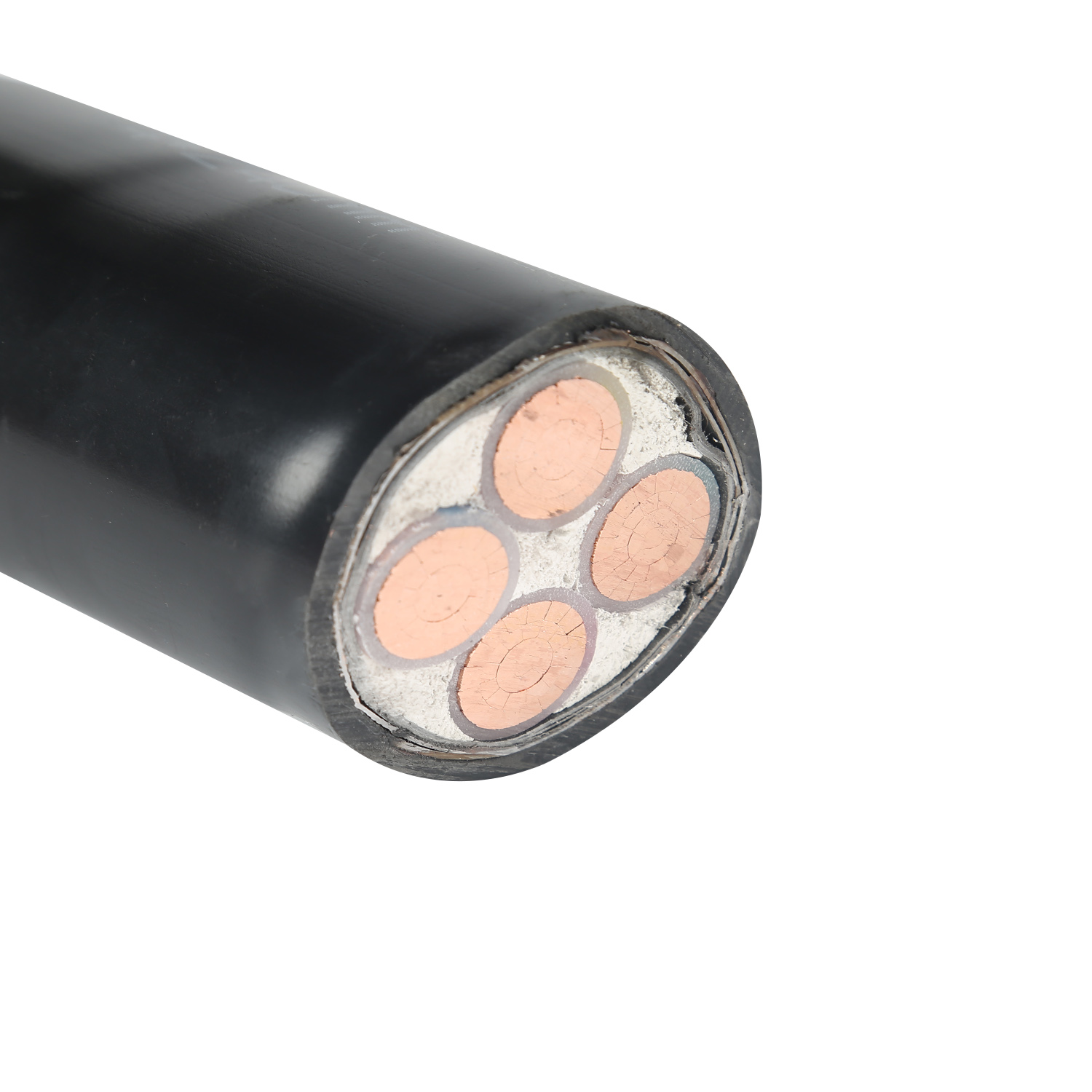

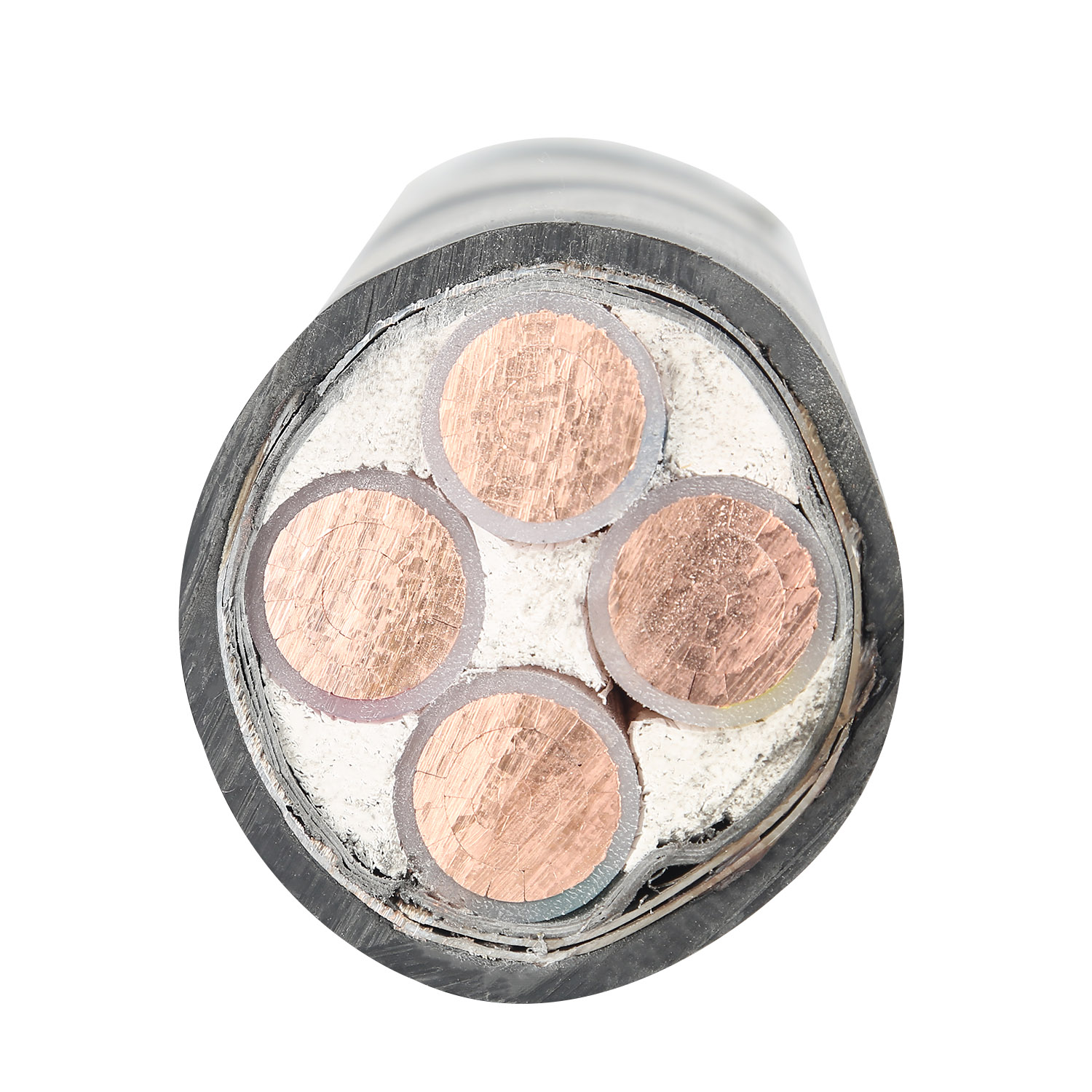

Cavo di alimentazione da 6kV pesanti con conduttore di rame e isolamento XLPE, protetto da un branco in acciaio.

Cavo di alimentazione da 6kV pesanti con conduttore di rame e isolamento XLPE, protetto da un branco in acciaio.

5 0 Recensioni

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Descrizione del prodotto

Cavo di alimentazione da 6kV pesanti con conduttore di rame e isolamento XLPE, protetto da un branco in acciaio.

Generale

Cavo di alimentazione da 6kV pesanti con conduttore di rame e isolamento XLPE, protetto dall'armatura del filo in acciaio è una soluzione robusta e affidabile per trasmettere energia elettrica in ambienti impegnativi.

Standard e certificazioni

Il cavo di alimentazione da 6kV pesanti con conduttore di rame, l'isolamento XLPE e l'armatura del filo di acciaio in genere rispettano gli standard internazionali e regionali per garantire sicurezza, affidabilità e prestazioni. Di seguito sono riportati alcuni degli standard chiave a cui tali cavi spesso aderiscono:

IEC (Commissione elettrotecnica internazionale):

IEC 60502-1: cavi di alimentazione con isolamento estruso e loro accessori per tensioni nominali da 1 kV (UM = 1,2 kV) fino a 30 kV (UM = 36 kV).
IEC 60228: conduttori di cavi isolati (specifica le classi e i requisiti del conduttore).
IEC 60332: test per la propagazione della fiamma verticale per cavi isolati.
IEC 60754: Test sui gas evoluti durante la combustione dei materiali dai cavi.

ISO (Organizzazione internazionale per la standardizzazione):

ISO 9001: sistemi di gestione della qualità (per processi di produzione).

Paramater tecnico

3,6/6 (7.2) KV, cavo di alimentazione in PVC isolato isolato XLPE

Single-core, cu/xlpe/pvc o al/xlpe/pvc (Tabella 19)

Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1.250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2.150	1.000	500
240	2.6	1.9	33	2.770	1.250	500
300	2.8	2.0	35	3.400	1.500	500
400	3.0	2.1	39	4.280	1.850	500
500	3.2	2.2	43	5.400	2.280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8.570	3.400	400
1.000	3.2	2.6	56	10.590	4,110	300

Tre core, Cu/XLPE/PVC o AL/XLPE/PVC (Tabella 20)

Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Ca. Peso del cavo		Lunghezza standard per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Rame	Alluminio	Lunghezza standard per Tamburo
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1.190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1.270	500
50	2.5	2.3	43	2.370	1.480	500
70	2.5	2.4	47	3.110	1,820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5.770	2.970	500
185	2.5	2.8	61	6.960	3.460	500
240	2.6	3.0	68	8.940	4.340	400
300	2.8	3.2	73	10.980	5.190	300
400	3.0	3.5	81	13.820	6.440	250
500	3.2	3.7	90	17.390	7.910	200

3,6/6 (7.2) KV, cavo di alimentazione in PVC in PVC a filo isolato

Single-core, Cu/xlpe/AWA/PVC Oral/XLPE/AWA/PVC (Tabella 21)

Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1.350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2.270	1.350	500
185	2.5	1.2	2.0	2.1	37	2.770	1.620	500
240	2.6	1.2	2.0	2.2	40	3.440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2.210	500
400	3.0	1.3	2.5	2.4	47	5.250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3.340	500
630	3.2	1.4	2.5	2.6	55	7.990	3.950	400

Tre core, Cu/XLPE/SWA/PVC o Al/XLPE/SWA/PVC (Tabella 22)

Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2.310	2.120	500
16	2.5	1.2	2.0	2.2	42	2.600	2.290	500
25	2.5	1.2	2.0	2.3	45	3.080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3.280	500
50	2.5	1.3	2.5	2.5	54	4.530	3.630	500
70	2.5	1.4	2.5	2.6	55	5.510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4.860	500
120	2.5	1.5	2.5	2.9	63	7.630	5.360	400
150	2.5	1.6	2.5	3.0	66	8.800	6.000	400
185	2.5	1.7	3.15	3.2	72	11.500	6.670	300
240	2.6	1.8	3.15	3.4	78	13.480	8.870	250
300	2.8	1.9	3.15	3.6	84	15.920	10.130	200
400	3.0	2.0	4.0	3.9	94	21.300	12.590	200
500	3.2	2.1	4.0	4.1	103	25.090	15.610	200

3,6/6 (7.2) KV, cavo di alimentazione in PVC in PVC a nastro isolato a nastro XLPE

Single-core, cu/xlpe/ata/pvcor al/xlpe/ata/pvc (Tabella 23)

Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Armatura Filo Misurare	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Armatura Filo Misurare	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1.000	700	500
70	2.5	1.2	0.5	1.8	28	1.240	820	500
95	2.5	1.2	0.5	1.8	30	1.540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1.080	500
150	2.5	1.2	0.5	1.9	33	2.120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1.370	500
240	2.6	1.2	0.5	2.0	37	3.180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2.370	500
500	3.2	1.3	0.5	2.4	48	5.960	2.840	500
630	3.2	1.4	0.5	2.5	52	7.450	3.410	600

Tre core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabella 24)

Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1.330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2.310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3.260	2.360	500
70	2.5	1.4	0.5	2.5	52	4.100	2.810	500
95	2.5	1.5	0.5	2.7	56	5.110	3.310	500
120	2.5	1.5	0.5	2.8	60	5.010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4.250	400
185	2.5	1.7	0.5	3.0	67	9.320	4,820	400
240	2.6	1.8	0.5	3.2	73	10.530	5.920	300
300	2.8	1.9	0.5	3.4	79	12.730	6.940	300
400	3.0	2.0	0.8	3.7	89	16.620	9.240	200
500	3.2	2.1	0.8	4.0	98	20.550	11.070	200

Caratteristiche

Conduttore di rame:

Elevata conduttività per trasmissione di potenza efficiente.
Eccellente resistenza meccanica e durata.
Adatto per applicazioni pesanti.

Isolamento XLPE (polietilene reticolato):

Fornisce eccellenti proprietà termiche ed elettriche.
Alta resistenza a calore, sostanze chimiche e umidità.
Funziona in modo efficiente a temperature più elevate rispetto all'isolamento in PVC.

Armatura in filo d'acciaio:

Offre una protezione meccanica superiore contro le sollecitazioni esterne, come impatto, frantumazione e abrasione.
Migliora la durata del cavo in ambienti difficili, comprese le impostazioni sotterranee o industriali.

Valutazione della tensione:

Progettato per applicazioni a media tensione fino a 6kV.

Costruzione pesante:

Costruito per resistere a condizioni estreme, rendendolo ideale per le installazioni industriali, minerarie e all'aperto.

Conformità:

Incontra standard internazionali come IEC, BS o ASTM, garantendo sicurezza e affidabilità.

Applicazioni

Piante industriali: adatto alla distribuzione dell'energia in fabbriche, raffinerie e piante chimiche.
Operazioni di mining: ideali per ambienti robusti con elevato stress meccanico.
Installazioni sotterranee: protette contro l'umidità e il danno fisico.
Progetti di energia rinnovabile: utilizzati nei parchi eolici e nelle centrali solari per la trasmissione di energia affidabile.
Progetti infrastrutturali: adatti a reti, tunnel e cantieri.

applicazione

Vantaggi

Elevata durata: l'armatura in filo d'acciaio garantisce prestazioni a lungo termine in condizioni difficili.
Trasmissione di potenza efficiente: il conduttore di rame e l'isolamento XLPE minimizzano le perdite di energia.
Sicurezza: l'isolamento XLPE offre un'eccellente resistenza ai cortometraggi e ai guasti elettrici.
Flessibilità: può essere utilizzato in installazioni fisse o in cui lo stress meccanico è un problema.

Specifiche tecniche

Valutazione di tensione: 6kV (6000 volt)
Materiale del conduttore: rame (Classe 2 Stranded)
Materiale isolante: XLPE (polietilene reticolato)
Armatura: armatura in filo d'acciaio (SWA)
Guaina: PVC o LSZH (alogeno zero a basso fumo) per ulteriore protezione
Intervallo di temperatura: da -20 ° C a +90 ° C (operativo)
Standard: IEC 60502, BS 5467 o equivalente

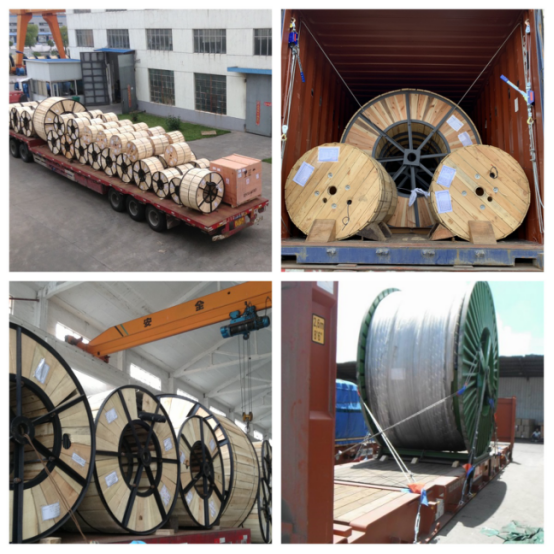

Imbarcazione e spedizione

Packaging standard: bobine di legno o bobine (lunghezze di 100 m -5000 m).

-Protezione: avvolgimento a prova di umidità, pallet di shock-absorbent.

- Etichettatura: chiari rating di tensione, certificazioni e codici batch.

- Conformità alla spedizione: IEC 60228 per protezione meccanica durante il transito.
