CERTIFICATO ALLUNE DEL POLIMERTO 36KV per le linee di distribuzione MV - Resistenza alla corrente di fulmini 100KA

CERTIFICATO ALLUNE DEL POLIMERTO 36KV per le linee di distribuzione MV - Resistenza alla corrente di fulmini 100KA

5 0 Recensioni

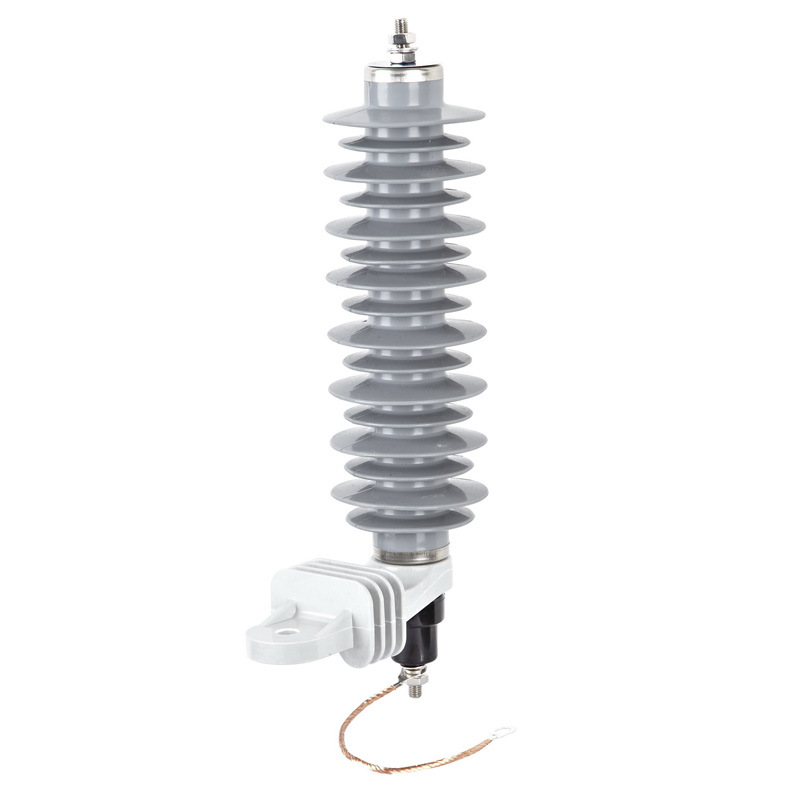

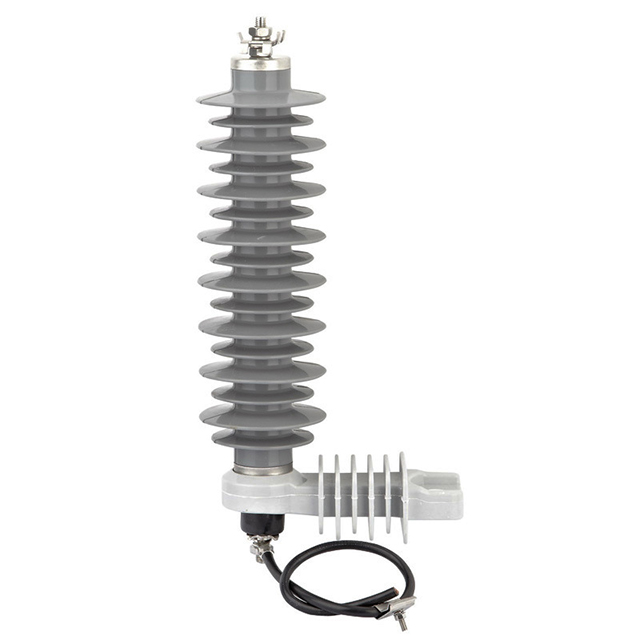

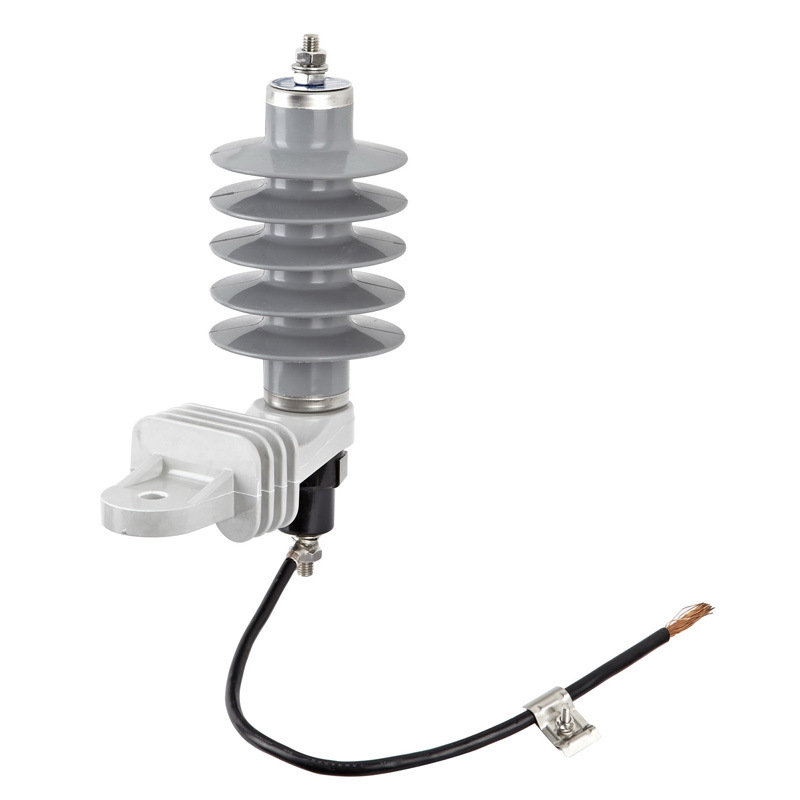

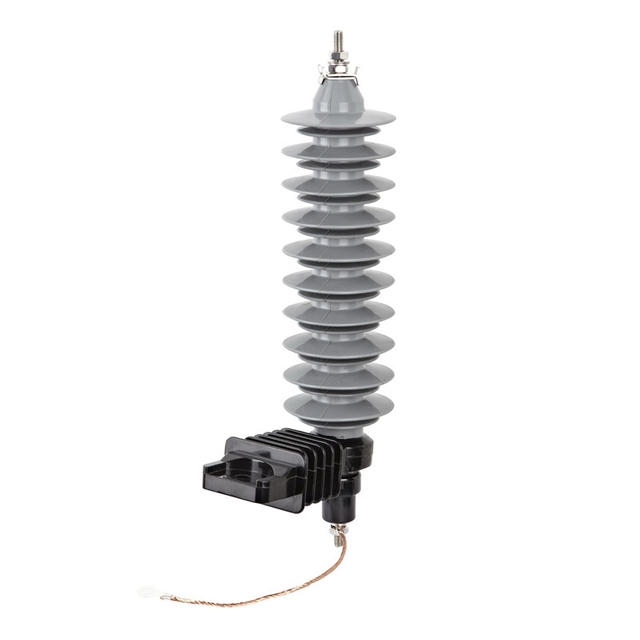

L'arresto di sovratensione da 36 kV per il polimero è una soluzione di protezione da sovratensione avanzata progettata per reti di distribuzione a media tensione (fino a 36kV). Caratterizzato da alloggi in gomma in silicone e core varistor di ossido di zinco (ZNO), questo arresto offre un'efficienza di diversione di attacco Lightning al 99,5%, resistenza alla corrosione di 50 anni in ambienti costieri/sale-aria e operazioni esenti da manutenzione a temperature estreme (-40 ° C a +85 ° C). Certificato per gli standard IEC 60099-4 e ANSI/IEEE C62.11, garantisce la resilienza della griglia con ≤25ns di risposta e tensioni residue ≤90kv a 10KA scarica

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Profilo tecnico e commerciale

1. Specifiche di progettazione e scienze dei materiali

Standard	del valore	dei parametri
Tensione nominale	36 kV	IEC 60099-4
Tensione operativa continua	27,5 kv	ANSI C62.11
Corrente di scarico nominale	10 ka (8/20μs)	IEC 60539
Tensione residua di corrente ripida	≤97,5 kV (1/10μs)	GB/T 11032
Resistenza all'impulso ad alta corrente	100 ka (4/10μs)	IEC 60099-4
Materiale abitativo	Gomma silicone (CTI ≥600)	ASTM D3638

Innovazioni strutturali:

Design a prova di esplosione: l'alloggiamento polimerico si aprirà senza frammentazione durante i guasti, eliminando il danno collaterale
Disconnettore integrato: si disconnette automaticamente da terra al fallimento, attivando allarmi visivi/remoti (indicatore rosso)
Resistenza all'inquinamento: 1.082 mm La distanza di scricchiolio resiste a contaminazione pesante di livello IV (ad es. Dust/Sale costiera)

2. Vantaggi competitivi contro alternative

Attributo Attributo	36KV Polymer Arrester in	porcellana Arrester	Classe SPD
Peso	2,8 kg (70% più leggero)	9,5 kg	0,5 kg
Modalità di errore	Non frammentazione	Informazioni in modo esplosivo	N / A
Durata	50 anni	30 anni	15 anni
Installazione	Alette con monte con pole con alette inossidabili	Crane a torre richiesta	Snap-in di Din Rail
Adattamento ambientale	COSTALE/DESERT PRONTO	Limitato alle zone a bassa impolluzione	Solo indoor

3. Scenari di applicazione target

Caso di utilizzo	del settore	Adatta tecnica
Gride costieri	Distribuzione esposta all'aria salata	L'alloggiamento al silicone resiste all'idrolisi (IEC 60068-2-52)
Integrazione rinnovabile	Transformers Step-up di Farm Solar Farm	Resistenza all'impulso ad alta corrente da 100KA
Reti montuose	Linee ad alta quota (≤1.000 m)	-40 ° C stabilità di avvio a freddo
Sottostazioni urbane	Quadro compatto	Altezza compatta da 300 mm + footprint Ø150mm

4. Conformità e garanzia della qualità

Certificazioni globali: IEC 60099-4, ANSI/IEEE C62.11, GB/T 11032, tipo KEMA testato
Protocollo di test:

Resistenza a spruzzo salino di 5.000 ore (ISO 9227)
Resistenza alla corrente di impulso 100KA (4/10μs)
Scarico parziale ≤10 PC (IEC 60270)

Tracciabilità: codifica batch di ZnO Varistor per il monitoraggio della storia delle sovratensioni.

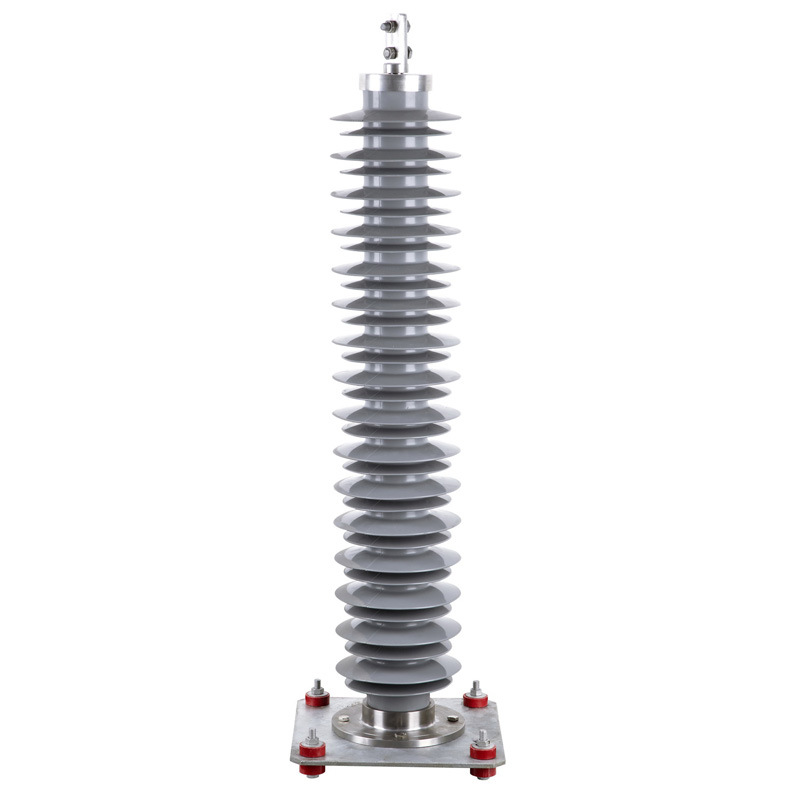

Arrester di aumento di alta tensione 36kV per linea di distribuzione

Gli arresti di sovratensione di ossido di zinco sono un progresso significativo nella tecnologia di protezione da sovratensione. Le loro prestazioni superiori, design leggero e un funzionamento senza manutenzione li rendono la scelta preferita per i moderni sistemi elettrici, tra cui linee di distribuzione a 36kV. Abbandonando efficacemente le sovratensioni e dissipando l'energia delle sovratensioni, garantiscono l'affidabilità e la longevità dell'infrastruttura elettrica.

Generale

1. Valutazioni: 0,22 ~ 500KV (porcellana), 0,22 ~ 220KV (composito)

Standard

Gli arresti di sovratensione di ossido di zinco devono rispettare gli standard internazionali per garantire un funzionamento sicuro e affidabile. Gli standard chiave includono:

IEC 60099-4 : Standard internazionale per gli arretrati di aumento dell'ossido di metallo senza lacune.
IEEE C62.11 : Standard IEEE per gli arresti di aumento dell'ossido di metallo per circuiti di alimentazione CA.
ANSI/NEMA LA 1 : American National Standard per gli arresti di sovratensioni.

Condizione di lavoro

Tensione di sistema : l'arresto è progettato per un sistema di distribuzione di 36kV . Deve funzionare continuamente alla normale tensione operativa del sistema.

Tensione nominale : la tensione nominale dell'arresto dovrebbe corrispondere o superare la tensione operativa continua massima del sistema (MCCOV).
Over -rivenditori temporanei : l'arresto dovrebbe resistere a sovratensioni temporanee (ad es. Durante guasti o commutazione) senza danni.

Corrente di perdita :

In condizioni operative normali, l'arresto consente solo una corrente di perdita molto piccola (microamps o milliamps) a causa dell'elevata resistenza del materiale di ossido di zinco.

Gestione della corrente di aumento :

L'arresto deve essere in grado di scaricare elevate correnti di aumento (ad es. Da fulmini o sovrapposizioni di commutazione) senza degrado.
Le valutazioni della corrente di aumento tipiche vanno da 5ka a 20Ka o superiore, a seconda dell'applicazione.

Assorbimento di energia :

L'arresto deve assorbire e dissipare l'energia dagli eventi di sovratensione senza guasto. Questo è misurato a Kilojoules (KJ).

Intervallo di temperatura :

Gli arresti di sovratensione di ossido di zinco in genere funzionano in un ampio intervallo di temperatura, da -40 ° C a +60 ° C o superiore, a seconda del materiale di progettazione e alloggio.
Le temperature estreme possono influire sulle prestazioni e sulla durata della durata dell'arresto.

Inquinamento e contaminazione :

L'arresto deve resistere ai livelli di inquinamento nell'ambiente di installazione (ad es. Aree industriali, regioni costiere con spruzzo salino).
Gli arretrati alimentati ai polimeri sono particolarmente resistenti all'inquinamento e alla contaminazione.

Umidità e umidità :

L'arresto deve essere sigillato per prevenire l'ingresso di umidità, che può degradare le sue prestazioni.

Radiazione UV :

Per le installazioni esterne, l'arresto deve essere resistente alle radiazioni UV, che possono degradare l'alloggiamento polimerico nel tempo.

Altitudine :

L'arresto dovrebbe funzionare efficacemente all'altitudine di installazione. Le installazioni ad alta quota possono richiedere un derre a causa della ridotta densità dell'aria.

Considerazioni chiave per la selezione

Tensione nominale : deve corrispondere alla tensione di sistema (ad es. 36kV per l'applicazione).
Capacità di assorbimento dell'energia : assicurarsi che l'arresto possa gestire l'energia di sovratensione prevista.
Condizioni ambientali : scegli gli arresti per il polimero per le aree inquinate o costiere.
Conformità standard : assicurarsi che l'arresto soddisfi gli standard pertinenti (ad es. IEC 60099-4, IEEE C62.11).

Confronto con gli arresti di sovratensioni tradizionali

Caratteristiche	dell'arresto di sovratensione dell'ossido di zinco	Arrester
Spark Gap	Nessun divario di scintilla	Richiede un divario di scintilla per il funzionamento
Tempo di risposta	Estremamente veloce (nanosecondi)	Più lento a causa della ionizzazione di scintilla
Corrente di perdita	Molto basso (microamps o milliamps)	Corrente di perdita più elevata
Assorbimento di energia	Alta capacità di assorbimento di energia	Capacità di assorbimento energetico limitato
Peso	Leggero (alloggiamento polimerico)	Più pesante (alloggi in porcellana)
Resistenza all'inquinamento	Eccellente (Polymer Housing resiste all'inquinamento)	Meno resistente all'inquinamento
Manutenzione	Senza manutenzione	Richiede una manutenzione periodica

Imbarcazione e spedizione

Utilizzare scatole di legno e imballaggi in plastica per proteggere i prodotti da danni fisici, umidità e inquinanti ambientali.

Consegnato in tutto il mondo tramite merci, aria o merci. Sono disponibili soluzioni di spedizione personalizzate in base alle esigenze dei clienti.

电缆附件包装图片 Png

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema AC (serie 10KA)

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Arrester per il tipo di aumento del polimero di ossido di ossido di metallo (senza gap) per il sistema CA (serie 20KA)

Modello	Tensione nominale (KVR.MS)	Tensione operativa continua (KVR.MS）	Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP)	Classe di scarico della linea	Distanza di Creemage (mm)	La corrente di impulso a onda quadra 2ms resiste a (a)	L'impulso di corrente 4/10 μhight resiste (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
