Introduzione su accessori per cavi per 48/66 ~ 290/500KV
48/66kV~290/500kV high voltage cable accessories can be classified as porcelain bushing outdoor termination, composite bushing outdoor termination, full-prefabricated soft dry type outdoor termination, GIS termination, full-prefabricated silicone rubber straight through /insulating joint, assembled joint applied to any cross section, single-phase type and three-phase type for fully dry insulating branch joint, scatola di terra e scatola di protezione a terra, scatola interconnessa e protezione di guaina, ecc.
| Quantità: | |
|---|---|
|
| |
4e-yjzwcf4
4E

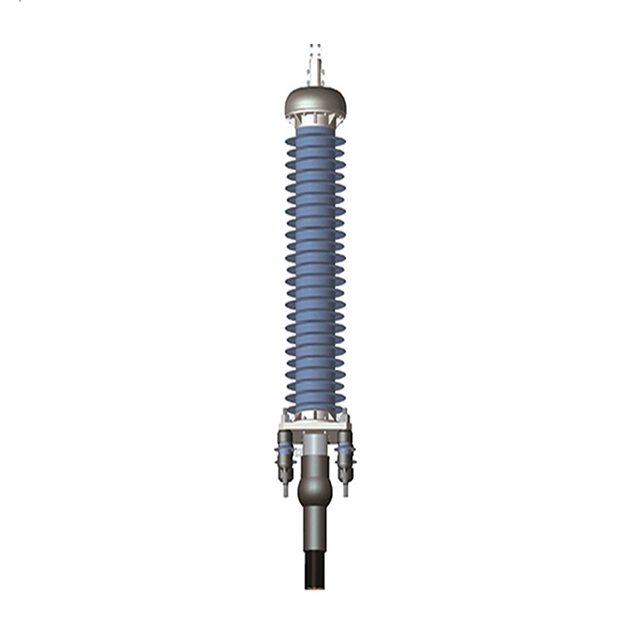

La terminazione esterna della boccola composita da 132kV è un tipo di terminazione del cavo ad alta tensione progettata per uso esterno, in genere in linee di alimentazione o connessioni di sottostazione. Unisce i materiali polimerici compositi (come la gomma siliconica e la resina epossidica) con le tradizionali tecnologie isolanti (come disegni pieni di olio o asciutto) per fornire prestazioni superiori in ambienti inquinati, umidi o difficili.
Alloggiamento in gomma in silicone : fornisce un'eccellente resistenza ai raggi UV, idrofobicità e prestazioni anti-inquinamento (adatto all'inquinamento di classe III/IV ).
Core di vetroresina epossidica : elevata resistenza meccanica e proprietà di isolamento.
Design pieno di olio : alcuni modelli utilizzano olio isolante all'interno della boccola per una maggiore resistenza dielettrica.
Cono di sollecitazione : realizzato in gomma in silicone liquido importato (LSR) , garantendo la distribuzione uniforme del campo elettrico e l'elasticità a lungo termine.
Sistema di tenuta multipla : impedisce l'ingresso di umidità e le perdite di olio mediante guarnizioni NBR/silicone.
Fissature in acciaio inossidabile : hardware resistente alla corrosione per la durata.
✔ Peso più leggero (installazione più semplice, carico strutturale ridotto).
✔ Resistenza all'inquinamento superiore (superficie idrofobica autopulente).
✔ Nessun rischio di insufficienza esplosiva (a differenza della porcellana, che può infrangere).
✔ migliore resistenza meccanica (struttura polimerica resistente all'impatto).
| Funzionalità | boccola di boccola | composita |
|---|---|---|
| Peso | <20% della porcellana | Pesante, fragile |
| Rischio di esplosione | Nessuno (silicone flessibile) | Alto (frantumi violentemente) |
| Distanza di scricchiolio | 25 mm/kV (livello III) | 17mm/kV (Livello I) |
| Manutenzione | Autopulente, nessun lavaggio | Pulizia annuale richiesta |
| Durata | Più di 30 anni (resistente agli invecchiamento) | 15-20 anni (incline alle crepe) |
Terminazioni del cavo ad alta tensione (EG, sistemi 10KV-220kV).
Connessioni di linea aerea nelle aree costiere, industriali o ad alto inquinamento.
Sostazioni e trasformatori in cui sono preferiti progetti compatti e senza manutenzione.
Classe di tensione : conferma se i tuoi modelli sono per media tensione (ad es. 35kV) o alta tensione (110kV+).
Conformità degli standard : dovrebbe soddisfare IEC 60840, IEEE 386 o GB/T 12706.
Distanza di perdita : scricchiolio più lungo per le aree di inquinamento pesanti.
| Funzione | 4e-yjzwcf3 | 4e-yjzwcf4 |
|---|---|---|
| Livello di inquinamento | Classe III | Classe IV (superiore) |
| Isolamento | Pieno di olio? | Tipo a secco? |
| Voltaggio | (Specificare KV) | (Specificare KV) |
Sigillatura affidabile (nessuna perdita di olio, impermeabile).
Vita a lungo servizio (il silicone resiste all'invecchiamento).
Bassa manutenzione (nessuna pulizia necessaria nelle aree inquinate).
