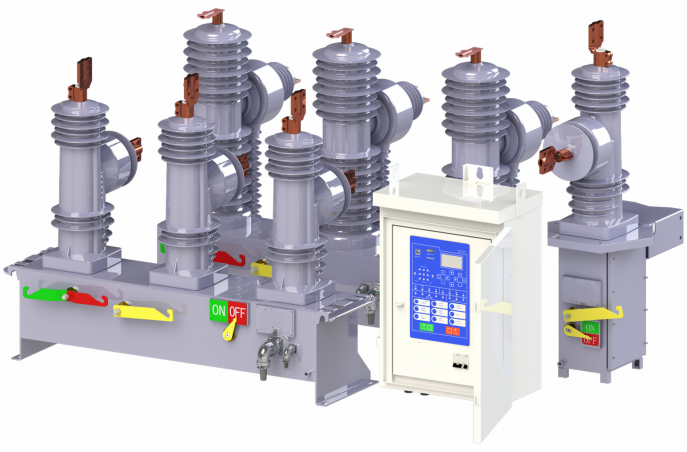

IL Recloser da 38kv 25KA MV viene progettato per garantire una distribuzione di energia ininterrotta in ambienti esterni impegnativi, appositamente progettati per applicazioni montate su pole in reti di media tensione. Con un robusto Capacità di rottura del corto circuito 25KA E la piena conformità con gli standard IEC 62271-111 e ANSI C37.106, questo reclosatore fornisce rilevamento dei guasti a fulmine (<50 ms) e funzionalità di reclinazione automatica, minimizzando le interruzioni del servizio per gli utenti finali.
| Quantità: | |
|---|---|
La sua progettazione modulare incorpora la connettività IoT avanzata, consentendo il monitoraggio e il controllo remoti che riducono i tempi di inattività non pianificati del 50% rispetto ai reclieri tradizionali. Sia dispiegati in reti di distribuzione rurale, reti intelligenti urbane o corridoi industriali, questo recluse stabilisce un nuovo standard per affidabilità, sicurezza ed efficienza operativa.
Parametro | Valore |
Tensione nominale | 38 kV |
Corrente di corto circuito | 25 ka |
Cicli di reclinazione | 3 (configurabile) |
Temperatura operativa | -40 ° C a +85 ° C. |
Funzioni di protezione | Sovracorrente, faglia della terra |
Design esterno robusto
L'alloggiamento del reclosatore è costruito in lega di alluminio resistente alla corrosione, trattata con un rivestimento stabilizzato con UV specializzato per resistere alle condizioni meteorologiche estreme. Con una valutazione di protezione dell'ingresso IP67 , rimane pienamente operativa anche dopo prolungata esposizione a pioggia, neve, spruzzo salino e polvere, garantendo prestazioni affidabili in ambienti costieri, deserti e industriali.
Integrazione della griglia intelligente
La connettività Ethernet integrata e 4G/5G consentono l'integrazione senza soluzione di continuità con i sistemi SCADA e le piattaforme di griglia intelligenti. La trasmissione dei dati in tempo reale include la posizione dei guasti, la temperatura operativa e la corrente di carico, supportando strategie di manutenzione predittiva che identificano potenziali problemi prima di causare interruzioni. Il reclosatore supporta anche la configurazione remota delle impostazioni di protezione, riducendo la necessità di visite in loco.
Interfaccia intuitiva
Un HMI touchscreen ad alta visibilità (interfaccia umana-macchina) fornisce l'accesso locale a dati operativi, registri di guasti e strumenti di configurazione. L'interfaccia è progettata per un funzionamento intuitivo, con una guida passo-passo per la creazione di parametri di protezione e l'analisi degli eventi di guasto, minimizzando la necessità di competenze tecniche specializzate durante le operazioni di routine.
Energia rinnovabile : facilita l'integrazione delle fattorie eoliche e solari nella rete principale gestendo le esigenze di carico variabili e isolando guasti nei sistemi di raccolta di energia rinnovabile, garantendo un flusso di potenza stabile.
Gride urbane : fondamentali per le linee di distribuzione aerea nelle città intelligenti, dove un rapido isolamento dei guasti è essenziale per mantenere l'alimentazione elettrica per i servizi residenziali, commerciali e di emergenza.
Industriale : protegge le reti di distribuzione dell'energia nelle strutture minerarie, petrolifere e gas e produttori, in cui le interruzioni dell'alimentazione possono comportare perdite di produzione significative e rischi per la sicurezza.
D: Qual è il tempo di risposta tipico?
A: Il reclosatore rileva e interrompe i guasti entro 50 ms dal verificarsi, significativamente più velocemente rispetto ai tradizionali dispositivi di protezione. Questa rapida risposta riduce al minimo i danni alle attrezzature e riduce la durata delle interruzioni di corrente, ripristinando spesso il servizio automaticamente attraverso cicli di riclicazione programmati.
D: Può essere integrato con l'infrastruttura esistente?
A: Sì, il recloser è progettato per la compatibilità all'indietro con i sistemi di controllo legacy attraverso interfacce RTU standard (unità terminale remoto) e protocolli di comunicazione come DNP3 e Modbus. Ciò garantisce un'integrazione senza soluzione di continuità con i sistemi SCADA esistenti, consentendo alle utility di aggiornare le loro reti senza sostituire l'intera infrastruttura.
